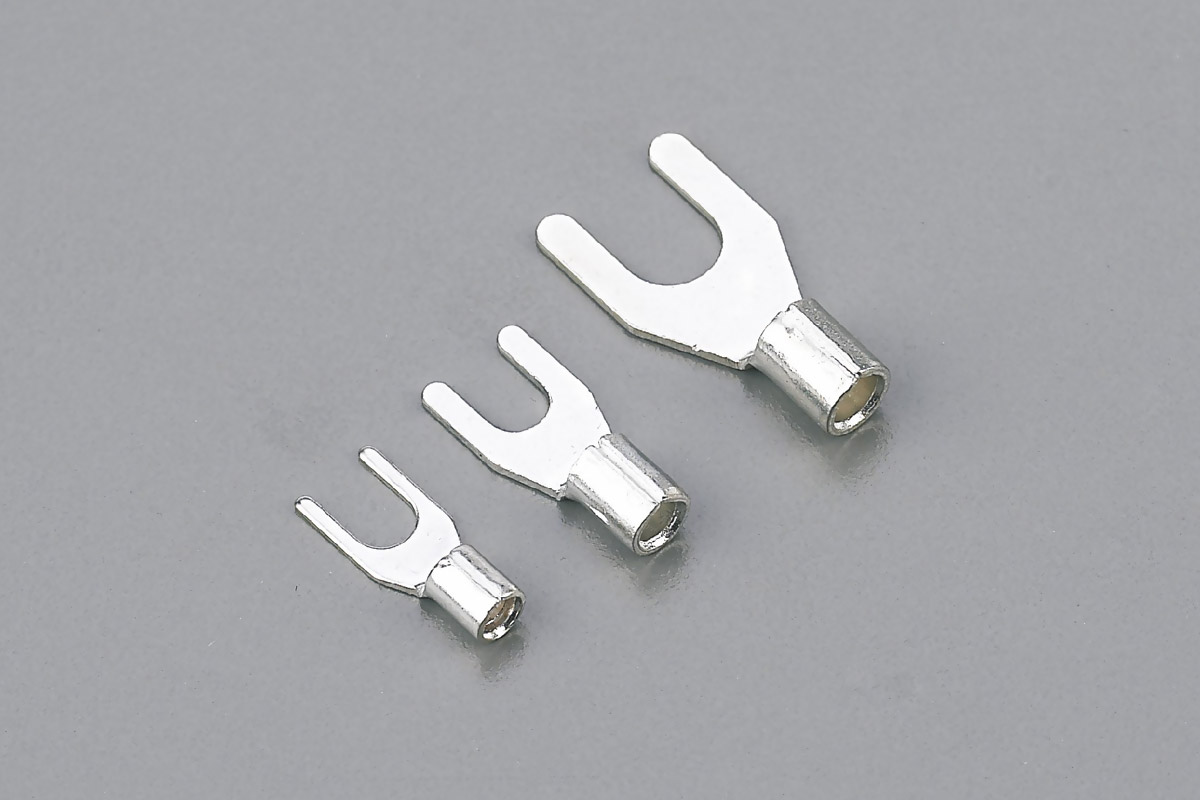

Spade Naked Terminal



Overview

Technical Parameters

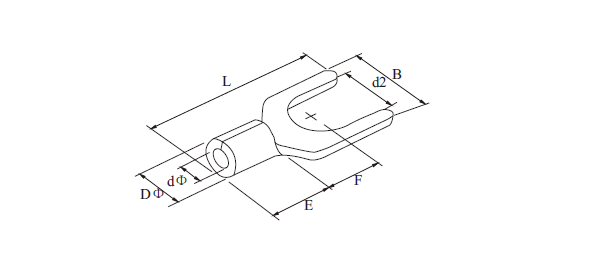

	编号 Item NO.	美制螺栓号	螺栓口直径 screw dia. d2(mm)	尺寸Dimension
	编号 Item NO.	美制螺栓号	螺栓口直径 screw dia. d2(mm)	B (mm)	L (mm)	F φ (mm)	E φ (mm)	D φ (mm)	d φ (mm)
导线截面: 0.5~1.5mm² (美国线规22~16) 最大电流：Imax=19A	SNB 1.25-3	#4	3.2	5.7	16.0	6.5	4.8	3.4	1.7
	SNBS 1.25-3.5	#6	3.7	5.7	16.0	6.5
	SNBL 1.25-3.5	#6	3.7	6.4	16.0	6.5
	SNBS 1.25-4	#8	4.3	6.4	16.0	6.5
	SNBM 1.25-4	#8	4.3	7.2	16.0	6.5
	SNBL 1.25-4	#8	4.3	8.1	16.0	6.5
	SNBS 1.25-5	#10	5.3	8.1	16.0	6.5
	SNBL 1.25-5	#10	5.3	9.5	16.0	6.5
	SNBS 1.25-6	1／4	6.4	9.5	16.0	6.5
	SNBL 1.25-6	1／4	6.4	12.0	22.0	11.0
导线截面： 1.5~2.5mm² (美国线规16~14) 最大电流：Imax=27A	SNB 2-3	#4	3.2	5.7	16.0	6.5	4.8	4.1	2.3
	SNBS 2-3.5	#6	3.7	5.7	16.0	6.5
	SNBL 2-3.5	#6	3.7	6.4	16.0	6.5
	SNBS 2-4	#8	4.3	6.4	16.0	6.5
	SNBM 2-4	#8	4.3	7.2	16.0	6.5
	SNBL 2-4	#8	4.3	8.1	16.0	6.5
	SNBS 2-5	#10	5.3	8.1	16.0	6.5
	SNBL 2-5	#10	5.3	9.5	16.0	6.5
	SNBS 2-6	1／4	6.4	9.5	16.0	6.5
	SNBL 2-6	1／4	6.4	12.0	22.0	11.0
导线截面： 2.5~4mm²(美国线规14~12) 最大电流：Imax=37A	SNB 3.5-3	#4	3.2	5.7	18.3	7.0	6.0	5.0	3.0
	SNB 3.5-4	#8	4.3	8.0	18.3	7.0
	SNB 3.5-5	#10	5.3	8.0	18.3	7.0
	SNB 3.5-6	1／4	6.4	12.0	21.5	12.1
导线截面： 4~6mm² (美国线规12~10) 最大电流：Imax=48A	SNB 5.5-3.5	#8	3.7	8.3	19.5	7.5	6.8	5.6	3.4
	SNBS 5.5-4	#10	4.3	8.3	19.5	7.5
	SNBL 5.5-4	#8	4.3	9.0	19.5	7.5
	SNB 5.5-5	#10	5.3	9.0	19.5	7.5
	SNBS 5.5-6	1/4	6.4	9.0	19.5	7.5
	SNBL 5.5-6	1/4	6.4	12.0	25.5	12.0
	SNB 5.5-8	5/16	8.4	14.0	24.5	11.5
导线截面 6~10mm² (美国线规8) 最大电流：Imax=62A	SNB 8-4	#8	4.3	8.7	23.0	6.0	8.5	7.2	4.5
	SNB 8-5	#10	5.3	12.0	24.5	5.7	8.5	7.2	4.5
	SNB 8-6	1/4	6.4	12.0	24.5	5.7	8.5	7.2	4.5
	SNB 8-8	5/16	8.4	14.5	28.0	8.3	8.5	7.2	4.5
	SNB 14-6	1/4	6.4	12.0	28.0	7.5	10.5	9.0	5.8
	SNB 14-8	5/16	8.4	14.0	28.0	7.5	10.5	9.0	5.8
	SNB 22-8	5/16	8.4	14.0	34.5	9.0	12.0	11.5	7.7
