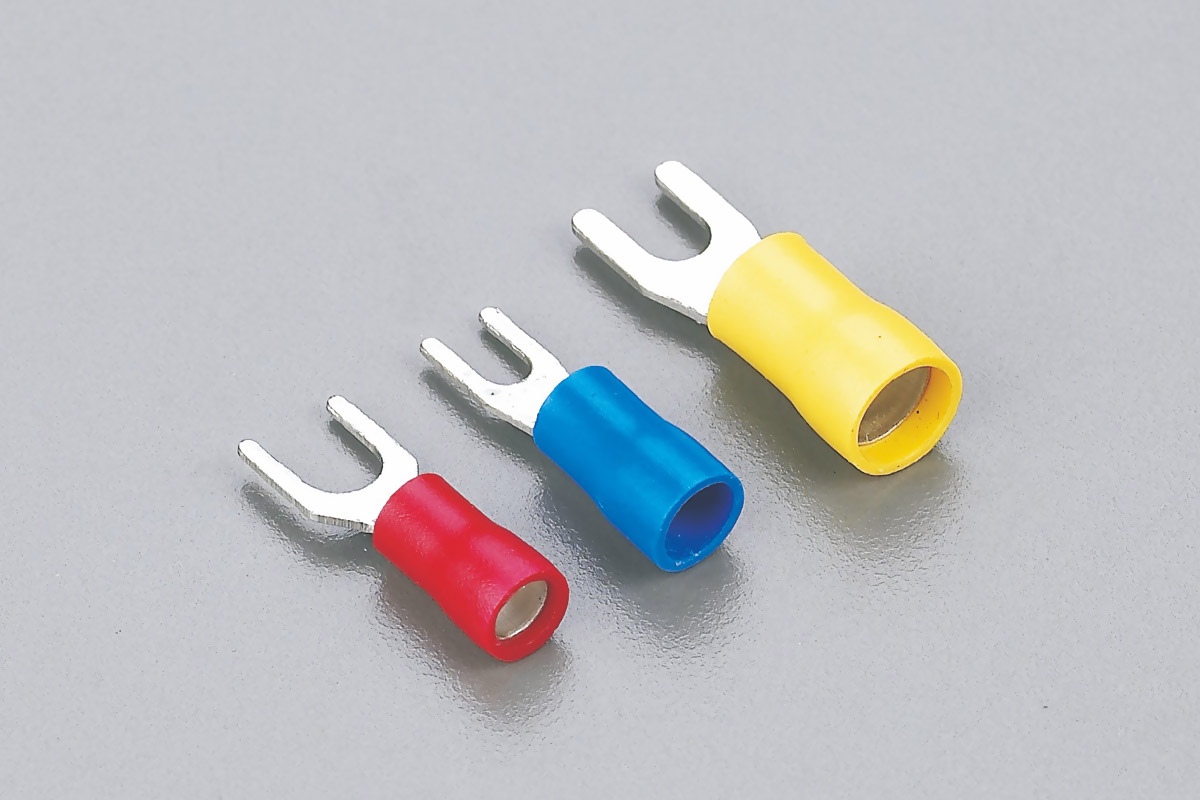

vinyl Insulated-Double Crimp TU-JTK



Overview

◆Material
◆Insulation:Vinyl
◆Terminal Body:Copper
◆Metallic Sleeve:Copper
◆Plating:Tin

Technical Parameters

编号 Item NO.	Stud Size		尺寸Dimension								颜色 Color	使用工具 use the tools	说明 Explanation

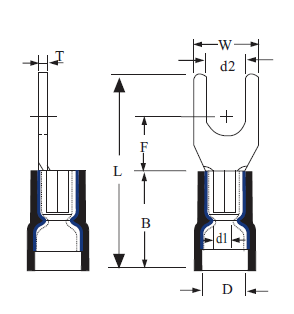

编号 Item NO.	螺栓口直径 Metric	美制螺栓号 American	d2	W	F	L	B	d1	D	T	颜色 Color	使用工具 use the tools	说明 Explanation
SD1.25-3	3	#4	3.2	5.7	6.5	21.2	10.0	1.7	4.5	0.7	红 Red	CHS-30J	端头材料：紫铜绝缘材质：PVC加铜套导线截面：0.5-1.5mm² 最大电流：Imax＝19A 最大耐温：75℃ Wire range：0.5-1.5mm² A.W.G：(22-16) Max.current＝19A
SDS1.25-3.5	3.5	#6	3.7	5.7
SDL1.25-3.5	3.5	#6	3.7	6.4
SDS1.25-4	4	#8	4.3	6.4
SDM1.25-4	4	#8	4.3	7.2
SDL1.25-4	4	#8	4.3	8.1
SDS1.25-5	5	#10	5.3	8.1
SDL1.25-5	5	#10	5.3	9.5
SDS1.25-6	6	1/4"	6.5	9.5
SDL1.25-6	6	1/4"	6.5	12.0	11.0	27.2
SD1.25-8	8	5/16"	8.5	13.5	11.5	26.7
SD2-3.2	3	#4	3.2	5.7	6.5	31.2	10.0	2.3	5.0	0.8	蓝 Blue	CHS-30J	端头材料：紫铜绝缘材质：PVC加铜套导线截面：1.5-2.5mm² 最大电流：Imax＝27A 最大耐温：75℃ Wire rang1.5-2.5mm² A.W.G：(16-14) Max.current＝27A
SDS2-3.5	3.5	#6	3.7	5.7
SDL2-3.5	3.5	#6	3.7	6.4
SDS2-4	4	#8	4.3	6.4
SDM2-4	4	#8	4.3	7.2
SDL2-4	4	#8	4.3	8.1
SDS2-5	5	#10	5.3	8.1
SDL2-5	5	#10	5.3	9.5
SDS2-6	6	1/4"	6.5	9.5
SDL2-6	6	1/4"	6.5	12.0	11.0	27.2
SD2-8	8	5/16"	8.5	13.5	11.5	27.0
SD5.5-3.5	3.5	#6	3.7	8.3	8.3	25.5	13.0	3.4	6.7	1.0	黄 Yellow	CHS-30J	端头材料：紫铜绝缘材质：PVC加铜套导线截面：4-6mm² 最大电流：Imax＝48A 最大耐温：75℃ Wire rang：4-6mm² A.W.G：(12-10) Max.current＝48A
SDS5.5-4	4	#8	4.3	8.3	7.0	25.5
SDL5.5-4	4	#8	4.3	9.0
SD5.5-5	5	#10	5.3
SDS5.5-6	6	1/4"	6.5
SDL5.5-6	6	1/4"	6.5	12.0	12.0	31.7
SD5.5-8	8	5/16"	8.5	14.0	11.0	30.7
