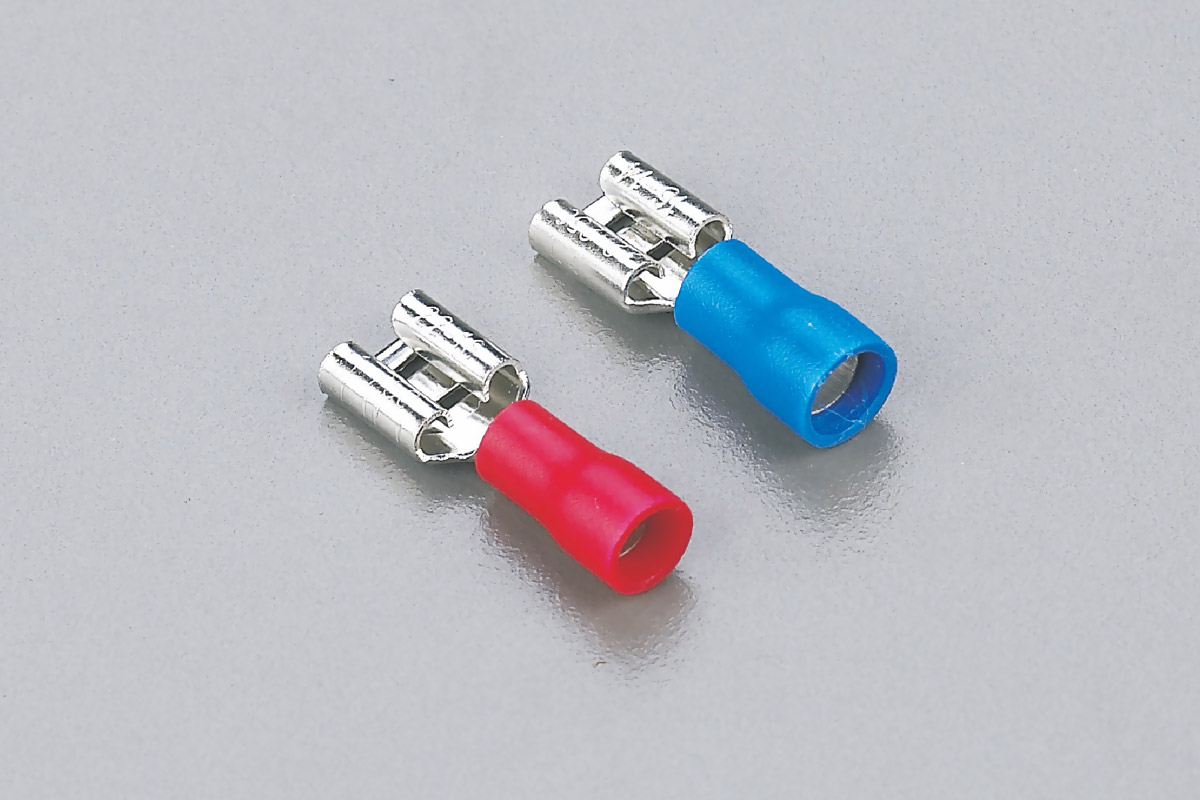

Vinyl Insulated-Double Crimp



Overview

◆Material
◆Insulation:Vinyl
◆Terminal Body:Copper
◆Plating:Tin

Technical Parameters

编号 Item NO.	美制螺栓号 American	尺寸Dimension						颜色 Color	使用工具 use the tools	说明 Explanation
		W	L	B	D	T	C
FDVYD1.25-110(5)	020×110 (0.5×2.8)	3.2	19.0	10.5	3.8	0.3	1.7	红 Red	CHS-30J 使用红色钳口	端头材料：黄铜绝缘材质：PVC加铜套导线截面：0.5-1.5mm² 最大电流：Imax＝10A 最大耐温：75℃ Wire range：0.5-1.5mm² A.W.G：(22-16) Max.current＝10A
FDVYD1.25-110(8)	032×110 (0.8×2.8)	3.2
FDVYD1.25-187(5)	020×187 (0.5×4.75)	5.0	19.4			0.35
FDVYD1.25-187(8)	020×187 (0.8×4.75)	5.0
FDVYD1.25-205(5)	020×205 (0.5×5.2)	5.7	19.3
FDVYD1.25-250	032×250 (0.8×6.35)	6.6	20.8			0.4
FDVYD1.25-312	032×312 (0.8×8.0)	8.2	24.5
FDVYD2-110(5)	020×110 (0.5×2.8)	3.2	19.0	10.5	4.7	0.3	2.3	蓝 Blue	CHS-30J 使用蓝色钳口	端头材料：黄铜绝缘材质：PVC加铜套导线截面：1.5-2.5mm² 最大电流：Imax＝15A 最大耐温：75℃ Wire range：1.5-2.5mm² A.W.G：(16-14) Max.current＝15A
FDVYD2-110(8)	032×110 (0.8×2.8)	3.2
FDVYD2-187(5)	020×187 (0.5×4.75)	5.0	19.4
FDVYD2-187(8)	020×187 (0.8×4.75)	5.0
FDVYD2-205(8)	020×205 (0.8×6.35)	5.7	19.3			0.35
FDVYD2-250	032×250 (0.8×6.35)	6.6	20.8			0.4
FDVYD2-312	032×312 (0.8×8.0)	8.2	24.5
FDVYD2-375	047×375 (1.2×9.4)	10.0	26.1
FDVYD5.5-110(5)	020×110 (0.5×2.8)	3.2	22.0	13.0	6.2	0.4	3.4	黄 Yellow	CHS-30J 使用黄色钳口	端头材料：黄铜绝缘材质：PVC加铜套导线截面：4-6mm² 最大电流：Imax＝24A 最大耐温：75℃ Wire range：4-6mm² A.W.G：(12-10) Max.current＝24A
FDVYD5.5-110(8)	032×110 (0.8×2.8)	3.2
FDVYD5.5-187(5)	020×187 (0.5×4.75)	5.0	22.0
FDVYD5.5-187(8)	020×187 (0.8×4.75)	5.0
FDVYD5-250	032×250 (0.8×6.35)	6.6	23.3
FDVYD5-312	032×312 (0.8×0.8)	8.2	27.0
FDVYD5-375	047×375 (1.2×9.4)	10.0	28.6			0.5
